Автоматическая режущая система Graphtec (плоттер Graphtec CE7000-40 + Graphtec F-Mark2)

Описание автоматической цифровой режущей системы Graphtec

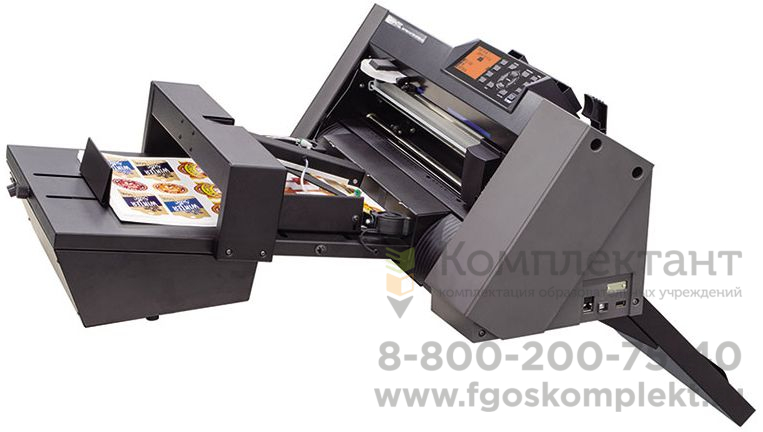

Автоматическая цифровая режущая система Graphtec CE7000-40 + Graphtec F-Mark2 состоит из режущего плоттера Graphtec CE7000-40 и автоподатчика F-MARK2.

Лезвие режущего плоттера сконструировано с возможностью установки двух положений. В режиме резки он работает отверстием, предотвращающим износ лезвия во время резки материала. Скорость варьируется в зависимости от сложности контура. В среднем, на резку листа самоклейки уходит 30–40 секунд. Для каждого материала скорость резки индивидуальна.

Область применения

Режущий плоттер CE7000-40 + Автоподатчик листов F-Mark2 позволяют автоматизировать процесс резки этикеток, наклеек, стикеров, деколей, поздравительных открыток, приглашений, мини-упаковки, моделей предметов, сувениров, рекламных коробочек, игрушек (крафтинг) и т.д.

Система с автоматической подачей позволяет выполнять контурную резку с высокой точностью и свести к минимуму участие оператора. Устройство идеально подойдет для подачи на резку, биговку или перфорацию листов самоклейки, плотной бумаги, картона, а также для резки/перфорации упаковки и тиражей полиграфической и сувенирной продукции.

Graphtec CE7000-40

Профессиональный режущий плоттер с улучшенной производительностью, увеличенной скоростью резки и повышенным давлением ножа. Добавлены специальные возможности для точной резки длинных макетов. Оптическое позиционирование проходит быстрее и надежнее благодаря использованию системы ARMS нового поколения, которая позволяет считывать метки с материалов разных цветов.

Плоттер предназначен для использования в рекламном, сувенирном и полиграфическом производстве. Новый способ подачи и перемотки материала гарантирует высокую точность при работе с макетами до 5 м.

Новая конструкция вала

Вывод данных через USB-флеш-накопитель без компьютера

Когда данные резки, разработанные с помощью Cutting Master 4 или Graphtec Pro Studio / Plus сохраняются на флэш-памяти USB, они могут выводиться на режущий плоттер непосредственно с помощью подключения накопителя. Этот упрощенный рабочий процесс позволяет пользователям работать без компьютера.

Возможность перфорированной резки

Интуитивно понятная панель управления

Graphtec CE7000-40 оснащен интуитивно понятной панелью управления. Большой жидкокристаллический экран с подсветкой поддерживает 10 языков.

Простой выбор режима работы

Оператор может выбрать один из двух режимов работы — базовый или продвинутый, в зависимости от уровня подготовки.

Установка параметров резки

Качественная резка может выполняться для всех требуемых областей применения, например, изготовление этикеток, визитных карточек, форм визитных карточек, маленьких коробок и многого другого. Успешно выполняется резка картона. Резка выполняется в режиме штриховки, оставляющем непрерывные точки на материале. Это позволяет избежать отсоединения элементов во время резки. Параметры резки устанавливаются в программе.

Улучшенная система ARMS для высокоточной резки

Усовершенствованная система обнаружения меток обеспечивает точную работу с помощью датчиков для обнаружения меток и выполнения выравнивания оси. Функции повышения эффективности повышают производительность работы оборудования.

Система штрих-кодирования. Использование USB ключа

Считывая оригинальный штрих-код Grapftec, CE7000-40 автоматически обнаруживает связанные с ним данные, поступающие от ПК или флэш-памяти. Эта функция доступна независимо от того, какой принтер или программное обеспечение используется.

Система штрих-кодирования. Непрерывная резка

Использование данных штрих-кода позволяет выполнять задания с различными данными, последовательно определяя начальную метку каждого нового задания.

Поддержка метки контрастного цвета

Чувствительность датчика приводных меток автоматически настраивается через измерение уровня отражения меток и фона носителей. Метку можно распознать при наличии надлежащего контраста между цветом метки и цветом носителя. Например, белую метку можно распознать на цветном фоне, на текстурном носителе (матовый алюминий) или на глянцевом ламинированном носителе. С помощью программы Graphtec легко создаются метки контрастного цвета.

Поддержка меток "Crop Marks" от Adobe Illustrator

С помощью плагина в программе Cutting Master 4 будут доступны метки, созданные в Adobe Illustrator.

Компенсация искажений траектории движения при резке

Данная функция компенсирует любое отклонение по осям X и Y для более точной контурной резки.

Расширенная область резки

Данная функция увеличивает область резки и охватывает объекты за пределами приводных меток, что повышает производительность и снижает расход носителя.

Множественные метки

Действие считывания метки и контурной резки повторяется для каждого экземпляра, значительно повышая производительность для приложений Print & Cut.

Программное обеспечение

Cutting Master 4

Это плагин для пакетов Adobe Illustrator и CorelDRAW. Он посылает плоттеру данные для резки и включает в себя различные функции, такие как: предварительный просмотр, создание регистрационного знака, настройка параметров и многое другое.

Grapthec Pro Studio

Простое в использовании прикладное программное обеспечение для создания оригинальных дизайнов. Пакет имеет много расширенных функций, таких как авто-формы, затенение и редактирование в дополнение к контролю условий резки и управления настройками на плоттере. Совместим с другими популярными ПО для создания изображений.

Преимущества F-MARK2

Обновленная версия F-Mark2 по своим техническим характеристикам от предыдущей верcии F-Mark2 отличается доработкой механических и электронных узлов автоподатчика, обеспечивающих более надежную и стабильную его работу, а также улучшенным программным обеспечением для работы с режущим плоттером.

Основные особенности новой версии F-Mark2

• Изменена форма вакуумных присосок, благодаря чему увеличена эффективность подачи материала на 30%.
• Новая система крепления оптической камеры на режущем плоттере позволят регулировать наклон камеры для корректного считывания регистрационных меток.
• На автоподатчик установлен новый USB разветвитель, который обеспечивает более стабильный режим работы F-Mark2.
• Внесены изменения в механическое исполнение верхнего рычага для подачи материала, добавлена возможность регулировки его положения с помощью 4-х задних болтов.
• Автоподатчик F-Mark2 комплектуется новой версией программного обеспечения IMark Plus с дополнительными возможностями.
• Позволяет исключить работу оператора при подаче листов на резку.
• Вакуумные присоски поднимают листы из лотка и вставляют их в режущий плоттер. Система оснащена встроенным вакуумным компрессором, который не требует подключения внешних источников.

• В зависимости от толщины и жесткости материала, устройство может использовать от 40 до 120 листов. В то время как машина находится в процессе работы, дополнительные листы могут быть добавлены без необходимости ее остановки.
• Правильное выравнивание достигается за счет меток, считываемых для каждого листа; F-MARK выполняет считывание меток в течение нескольких десятых долей секунды.
• Считывание меток компенсирует смещения и искажения, которые происходят при использовании цифровых систем печати; класс точности составляет примерно 0,2 мм.
• Система состоит из трех отдельных компонентов: блок установки материала, режущий плоттер и выходной лоток. Эти три части расположены друг за другом, и они должны находиться на столе, где выходной лоток можно оставить подвешенным над краем. Выходной лоток выступает на 35 см и должен быть расположен в месте, свободном от узких проходов, чтобы избежать удара от проходящих мимо людей. Размеры достаточно малы: стол, на котором размещается устройство, может быть размером 60 х 67 см.

• Метки точно считываются устройством, размер меток до 4 мм. Это позволяет максимально использовать пространство листа и минимизировать отходы от материала.
• Должна соблюдаться граница 20 мм с двух сторон листа, в то время как на других двух сторонах устройство может выполнять резку до края бумаги.
• Можно использовать автоматическую резку без чтения меток, если не требуется высокая точность резки.

Особенности подключения F-MARK2

Устройство подключается к компьютеру с помощью кабеля USB. Прилагаемое программное обеспечение должно быть установлено на ПК с ОС Windows. Тем, кто использует Mac, нужно будет установить "Параллельное" совместимое программное обеспечение или приобрести небольшой ноутбук.
