Комплект учебного оборудования "Схемотехника"
0
1 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
03.04.2025
Описание

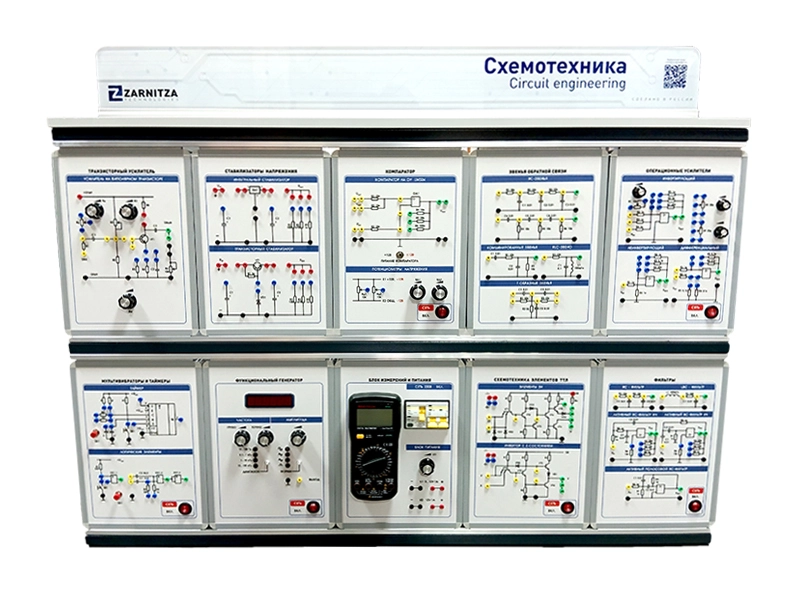

Комплект учебного оборудования "Схемотехника" – идеальное решение для изучения основ электроники. Включает набор компонентов и наглядные пособия для практических занятий.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Проведение лабораторно-практических занятий по одноименной дисциплине и может применяться для обучения в общеобразовательных учреждениях профессионального образования.
Комплектация
- Лабораторный стенд "Схемотехника".
- Осциллограф USB.
- Двухуровневая рама.
- Вывеска с названием стенда.
- Комплект соединительных проводов и кабелей.
- Сетевой фильтр.
- Паспорт изделия.
- Техническое описание.
- Методические указания для проведения лабораторных работ.
Базовая комплектация:
Модуль "Звенья обратной связи" | 1 |
Модуль "Операционные усилители" | 1 |
Модуль "Блок измерений и питания" | 1 |
Модуль "Функциональный генератор" | 1 |
Модуль "Схемотехника элементов ТТЛ" | 1 |
Модуль "Фильтры" | 1 |
Модуль "Компаратор" | 1 |
Модуль "Стабилизаторы напряжения" | 1 |
Модуль "Транзисторный усилитель" | 1 |
Модуль "Мультивибраторы и таймеры" | 1 |
Двухуровневая рама | 1 |
Осциллограф USB | 1 |
Комплект соединительных проводов и кабелей | 1 |
Состав
Комплект лабораторных модулей:- Звенья обратной связи.
- Операционные усилители.
- Блок измерений и питания.
- Функциональный генератор.
- Схемотехника элементов ТТЛ.
- Фильтры.
- Компаратор.
- Стабилизаторы напряжения.
- Транзисторный усилитель.
- Мультивибраторы и таймеры.
Учебно-методическое пособие по проведению лабораторных работ
- Изучение принципов построения и схемотехники элементов ТТЛ.
- Изучение основных и базовых логических элементов.
- Исследование параметров и характеристик усилителя без обратной связи.
- Исследование параметров и характеристик усилителя с обратной связью.
- Исследованием характеристик стабилизаторов.
- Исследование характеристик фильтров низкой частоты.
- Исследование характеристик фильтров высокой частоты.
- Исследование характеристик полосового фильтра.
- Каскадное соединение ФВЧ и ФНЧ и формирование характеристик полосового фильтра.
- Исследование характеристик инвертирующего сумматора.
- Исследование характеристик неинвертирующего усилителя.
- Исследование дифференциального усилителя.
- Исследование передаточных характеристик компараторов.
- Исследование работы компараторов на переменном сигнале.
- Исследование амплитудно-частотных и фазочастотных характеристик звеньев обратной связи.
- Исследование характеристик автогенераторов.
- Изучение одновибратора, таймера в режиме ждущего одновибратора.
- Изучение одновибратора, таймера в режиме мультивибратора.
