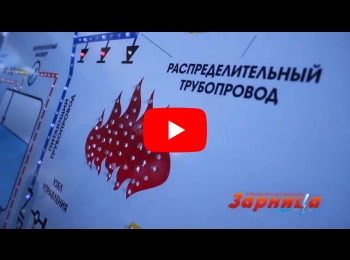

Электрифицированный светодинамический стенд "Схема работы автоматической системы спринклерного пожаротушения"

Cтенд предназначен для ознакомления с автоматической системой спринклерного тушения, ее основных узлов, приборов и устройств для систем подобного типа.
Для управления стендом в компелект поставки входит беспроводной пульт дистанционного управления.

Алгоритм работы:

1. При запуске стенда система находится в дежурном режиме, распределительный трубопровод находится под давлением, задвижки узлов управления закрыты, в гидпропневмобаке давление стабильно, компрессор выключен;
2. Включается очаг возгорания;
3. Под воздействием температуры происходит вскрытие спринклера;
4. Давление в распределительном трубопроводе падает;
5. На узлах управления открываются задвижки;
6. Вода из гидропневмобака начинает поступать в питающие трубопроводы, давление в гидропневмобаке падает, включается компрессор стабилизирующий давление;
7. С сигнализатора узла управления воздухозаполненной системы поступает сигнал на блок управления;
8. С сигнализатора узла управления водозаполненной системы поступает сигнал на блок управления;
9. С электроконтактного манометра поступает сигнал на блок управления;
10. С датчика уровня гидропневмобака поступает сигнал на блок управления;
11. С блока управления поступает команда на включение основного насоса;
12. Основной насос подает в систему воду из внешнего водопровода;
13. Интенсивность горения уменьшается, затем очаг возгорания гаснет;
14. Пожар ликвидирован.

Комплектация

1. Электрифицированный светодинамический стенд
2. Пульт дистанционного управления
3. Крепежные элементы

Технические характеристики

Основа: поливинилхлорид 4 мм

Профиль: П-образный обкладочный алюминиевый профиль толщиной 3 мм, шириной 60 мм, окрашенный методом порошковой покраски

Способ резки: лазерный

Габариты, мм

1408 х 1215 х 70
