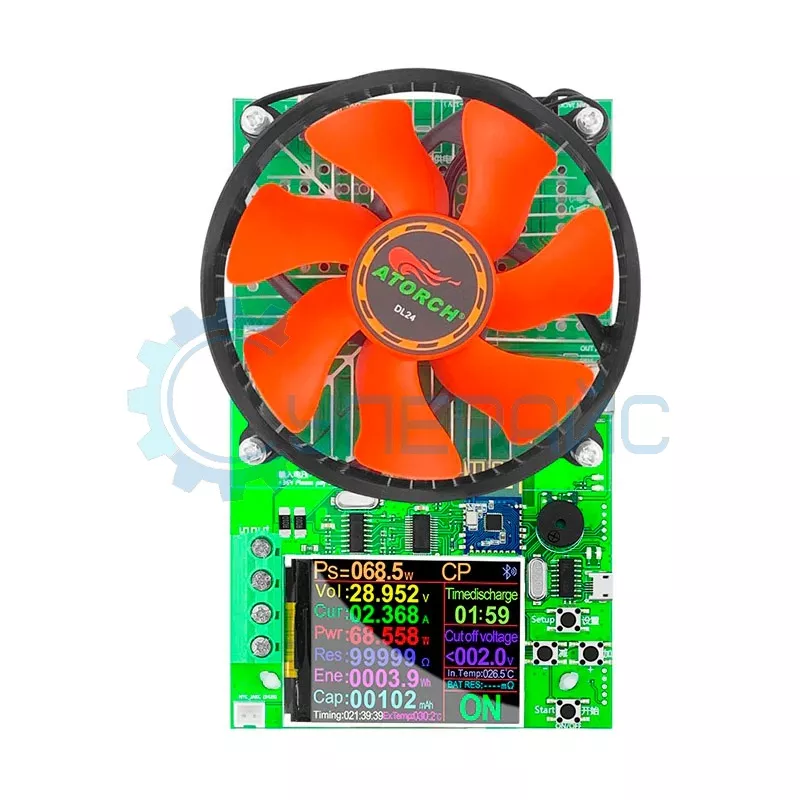

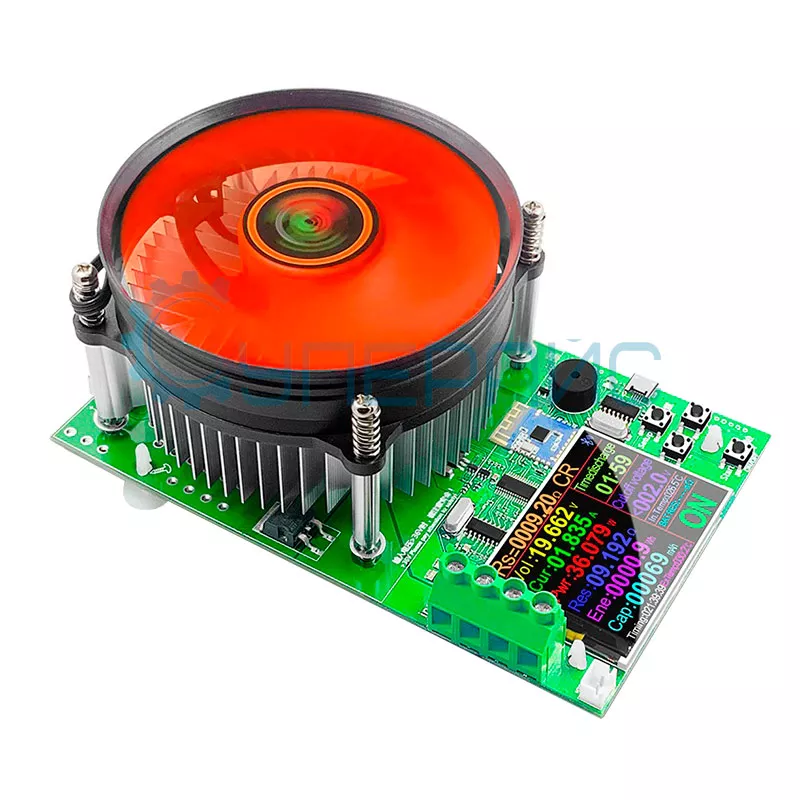

USB электронная нагрузка JUWEI ATORCH DL24
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUWEI ATORCH DL24
| Характеристики USB электронной нагрузки | |
| Отображаемые параметры измерений | входное напряжение, ток и мощность нагрузки, эквивалентное сопротивление нагрузки, потребляемая мощность (Втч), пройденная емкость (мАч) |
| Диапазон измерения напряжения | 2 - 200 В |
| Разрешение напряжения | 0,05 В |
| Диапазон измерения тока | 0,2 - 30 А |
| Разрешение тока | 0,01 А |
| Диапазон измерения емкости | 0 - 999,999 Ач |
| Разрешение емкости | 0,01 Ач |
| Диапазон измерения мощности | 0 - 150 Вт |
| Разрешение мощности | 0,01 Вт |
| Диапазон измерения сопротивления | 0,01 - 9999,99 Ом |
| Диапазон измерения емкости | 0 - 99999 мАч |
| Разрядная мощность | до 999 Вт |
| Время обновления | > 500 мс / раз |
| Режимы работы при разряде | CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление), CP (постоянная мощность) |
| Функция обнуления накопительных счетчиков | есть |
| Функция установки таймера ограничения времени работы | есть |
| Функция калибровки напряжения и тока | есть |
| Схема подключения | 4-проводная |
| Защита от | перегрузки по току (> 31 А), перегрузки по мощности (> 155 Вт), перегрева (> 100°C) |
| Беспроводное подключение | Bluetooth, к мобильным устройствам ОС Android и IOS |
| Мобильное приложение | U Meter, E Meter |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый LCD дисплей |
| Питание | DC 12 В / 1 А |
| Интерфейс | Micro USB, Mini USB, USB Type - C, DC 5.5 В, NTC |
| Рабочая температура | -10℃ ~ 60℃ |
| Габариты | 160 x 110 мм |
| Вес нетто | 500 г |
| Вес брутто | 650 г |
| Комплектация | USB электронная нагрузка JUWEI ATORCH DL24 - 1 шт |
| адаптер питания – 1 шт USB кабель – 1 шт плата адаптера – 1 шт термопара – 1 шт зажимы-крокодилы – 1 комплект | |
| Совместимость | Держатель для аккумуляторов JUWEI ATORCH |
JUWEI ATORCH DL24: Универсальный тестер для профессионалов и энтузиастов
Электронная нагрузка DL24 — это многофункциональный инструмент для тестирования аккумуляторов, блоков питания и любых DC-источников. С четырьмя режимами работы (CC, CV, CR, CP) и диапазоном до 200 В / 30 А она справляется с задачами, которые раньше требовали дорогостоящего оборудования.
Точность и гибкость в каждом измерении
Устройство поддерживает четырехпроводное подключение, что исключает погрешности при работе с высокими токами. Встроенный 2.4-дюймовый LCD-дисплей отображает ключевые параметры: напряжение, ток, мощность (до 150 Вт), сопротивление и ёмкость (до 999 Ач). Например, при тестировании АКБ 12 В вы можете определить реальную ёмкость, задав разряд током 5 А в режиме CC, а Bluetooth-подключение к смартфону позволит строить графики деградации батареи в реальном времени.
Защита и калибровка — безопасность прежде всего
DL24 автоматически отключается при превышении мощности (свыше 155 Вт), перегреве (выше 100°C) или токовой перегрузке (более 31 А). Функция калибровки напряжения и тока через меню гарантирует точность даже после сотен циклов использования. А встроенный таймер ограничивает время теста — это критично для длительных экспериментов с аккумуляторами Li-Ion, где переразряд опасен.
Сценарии применения
- Тестирование БП: Проверка стабильности напряжения под нагрузкой 20 А в режиме CP.
- Профилирование АКБ: Определение остаточной ёмкости автомобильного аккумулятора при разряде током 10 А.
- Разработка устройств: Имитация переменной нагрузки для DC-преобразователей в режиме CR.
Мобильность и интеграция
Компактный корпус (160×110 мм) и питание от 12 В позволяют использовать DL24 в полевых условиях. Подключите её к ноутбуку через USB Type-C, и данные будут сохраняться в ПО для последующего анализа. Мобильное приложение E Meter добавляет возможность удаленного управления: запускайте тесты со смартфона, отслеживайте мощность в ваттах и настраивайте пороговые значения для автоматического останова.
Что в комплекте?
Помимо самой электронной нагрузки, вы получите адаптер питания, термопару для мониторинга температуры, зажимы-«крокодилы» и плату адаптера. Этого достаточно, чтобы начать работу сразу — даже без дополнительных аксессуаров.
Итог
JUWEI ATORCH DL24 — это не просто тестер, а лаборатория в кармане. С её помощью вы сможете оптимизировать параметры аккумуляторов, проверить надёжность блоков питания или настроить самодельный преобразователь. А поддержка Bluetooth и подробная инструкция делают её доступной как для инженеров, так и для любителей.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
