Инфракрасная паяльная платформа ACHI HR15000
Технические характеристики ACHI HR15000
| Рабочее напряжение | переменный ток: 220 В ± 10%, 50/60 Гц |
| Потребляемая мощность | 5300 Вт |
| Размеры BGA чипов | не более 80 х 80 мм минимальный размер 1 х 1 мм |
| Размеры печатной платы | не более 500 х 400 мм минимальный размер 10 х 10 мм |
| Дополнительные держатели для платы | есть |
| Подсветка рабочей зоны | одна лампа |
| Применение | свинцовая и бессвинцовая пайка |
| Позиционирование | V-образный паз с фиксирующими винтами |
| Контроль температуры | К-термопара, замкнутый контур, точность поддержания ± 1°С |
| Управление | PLC программируемый контроллер + высокочувствительный модуль контроля температуры + сенсорный дисплей |
| Максимальный коэффициент усиления | 230Х |
| Интерфейс для подключения к компьютеру | USB 2.0 |
| Расположение | V-образный паз, возможность регулировки опорных приспособлений для печатной платы, лазерный луч выполняет быструю централизацию и позиционирование |
| Точность поверхностного монтажа | ± 0,01 мм |
| Функция хранения термопрофилей | есть |
| Характеристики верхнего нагревателя | |
| Тип нагревателя | термовоздушный |
| Мощность нагревателя | 1200 Вт |
| Характеристики нижнего нагревателя | |
| Тип нагревателя | термовоздушный |
| Мощность нагревателя | 1200 Вт |
| Размер нижнего нагревателя | 360 х 240 мм |

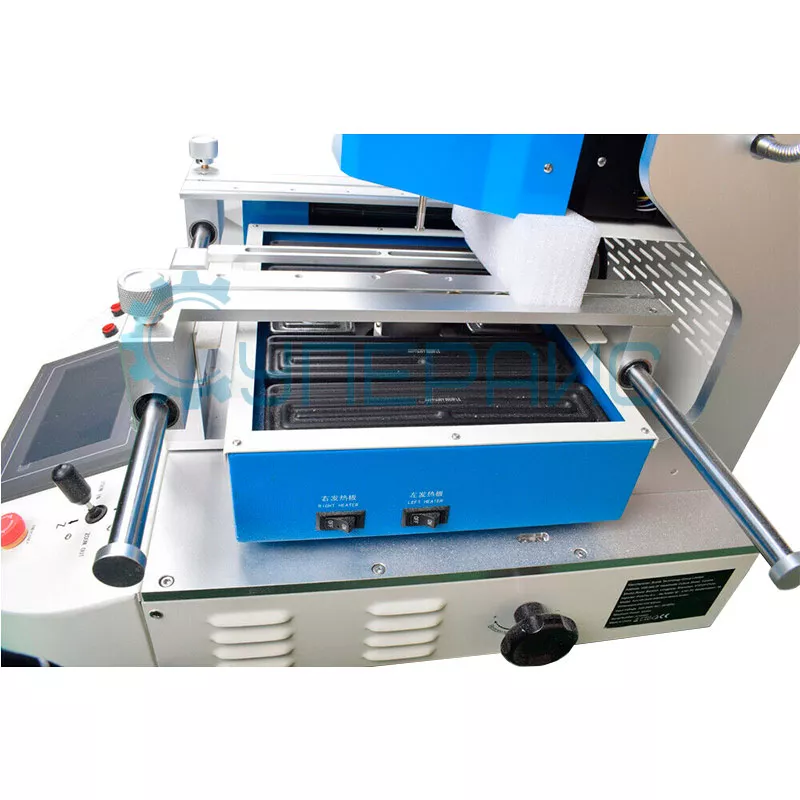

| Характеристики ИК подогревателя | |
| Тип нагревателя | инфракрасный |
| Мощность нагревателя | 2700 Вт |
| Общие характеристики | |
| Дисплей | сенсорный дисплей |
| Габариты | 850 х 650 х 630 мм |
| Габариты деревянного ящика | 880 х 810 х 710 мм |
| Вес нетто | 70 кг |
| Вес брутто | 90 кг |
| Комплектация | инфракрасная станция ACHI HR15000 – 1 шт сменные насадки – 3 шт датчик-термопара – 1 шт кисточка – 1 шт крепежный винт – 6 шт опорный винт – 4 шт универсальное крепление – 6 шт |

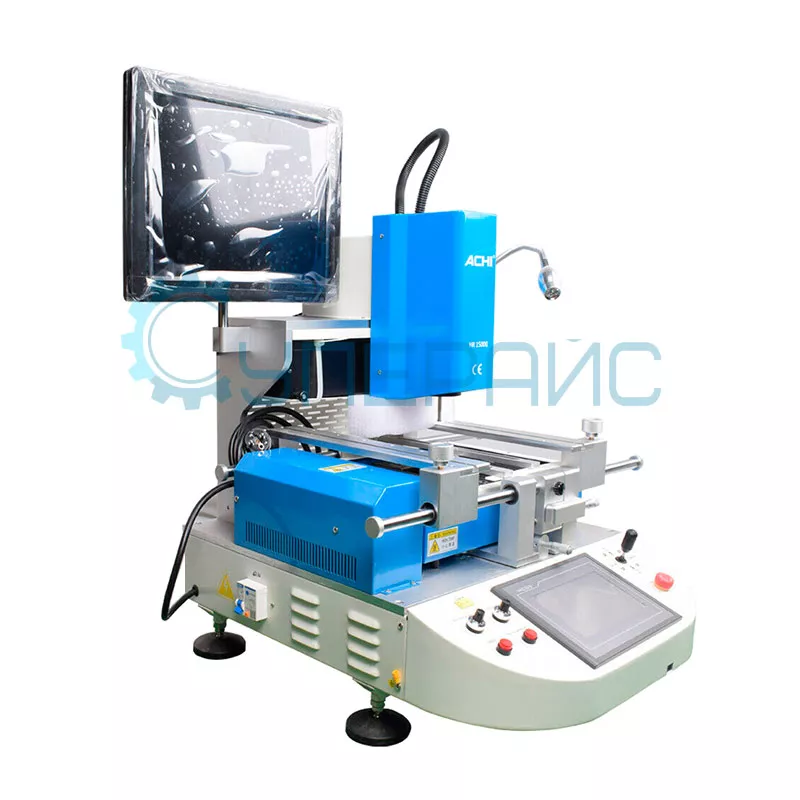

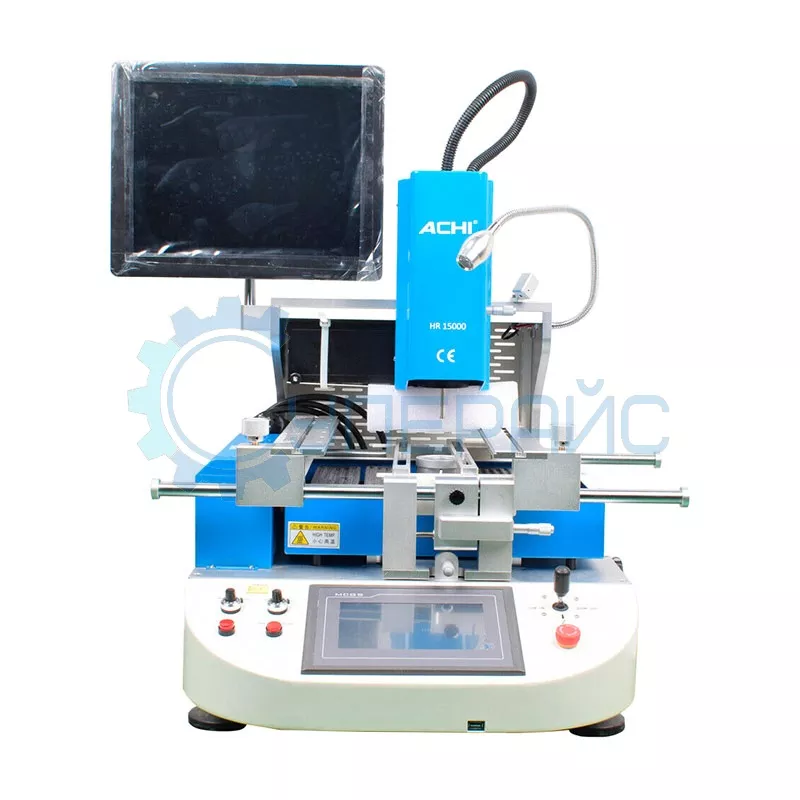

ИК станция ACHI HR15000
Инфракрасная паяльная станция ACHI HR15000 — профессиональное оборудование для пайки и реболлинга BGA-компонентов. Модель поддерживает цифровые технологии, которые гарантируют точность и удобство работы, что делает её выбором для мастерских и производственных линий.
Преимущества паяльной платформы ACHI
Это полуавтоматическое оборудование для профессионалов, требующее точности и надёжности в процессе пайки. Платформа обладает преимуществами, которые выделяют её среди аналогов:
- Инфракрасный нагреватель мощностью 2700 Вт гарантирует равномерное нагревание платы, что особенно важно при работе с BGA-корпусами.

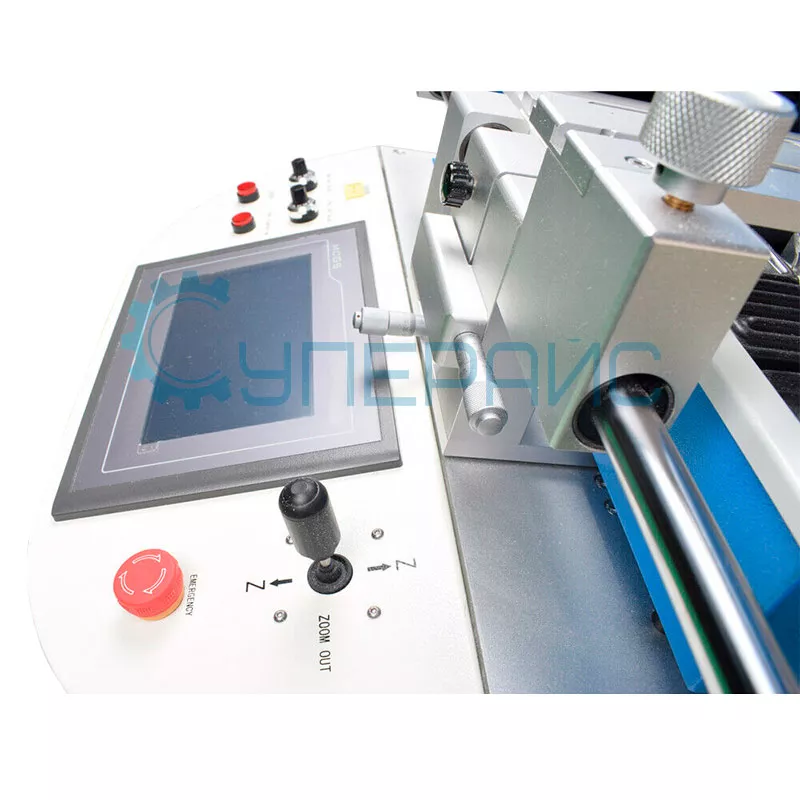

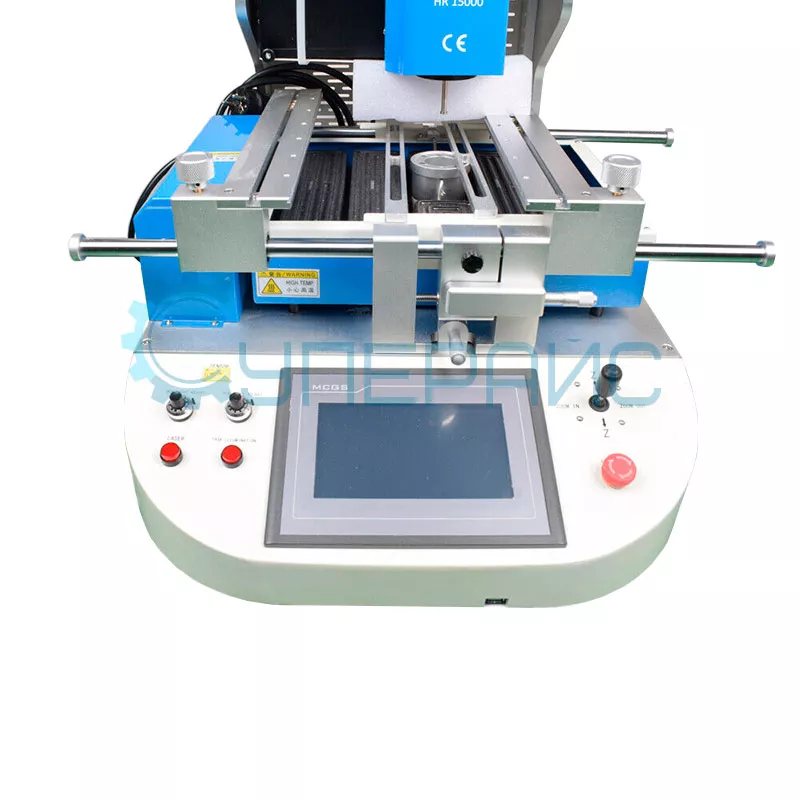

- Интуитивно понятный в управлении сенсорный дисплей предоставляет полный контроль над процессом пайки.
- Функция сохранения нескольких термопрофилей упрощает повторение часто используемых режимов и экономит время.
- Удобное расположение элементов управления и возможность точной настройки параметров обеспечивают комфорт в работе.
- Три зоны нагрева и одним ИК и двумя термовоздушными нагревателями даёт гибкость в операциях и упрощает монтаж компонентов на печатные платы.
- Возможность точной регулировки температуры и времени нагрева гарантирует лёгкую адаптацию оборудования к любым задачам и монтируемым компонентам.
- Установка подходит для монтажа разных типов компонентов размером до 80х80 мм на платы габаритами до 500х400 мм с применением технологии свинцовой и бессвинцовой пайки.
В ACHI HR15000 объединены передовые технологии и лёгкость эксплуатации, что делает её инструментом в любой мастерской или производстве. Покупая её, вы получаете функциональную паяльную станцию, которая справится с любыми задачами.
